Radiatori
La restrittività di un impianto idraulico può essere, in qualche modo, assimilata alla resistenza di un circuito elettrico.Tuttavia i costruttori non forniscono un dato di targa dei dispositivi da loro prodotti. Un motivo può essere che questo dato, in un impianto complesso, è troppo influenzato da fattori indipendenti dai singoli dispositivi: contribuiscono infatti pesantemente a questo valore fattori poco controllabili, come la curvatura dei tubi, le turbolenze nel flusso, la posizione dei raccordi snodati.

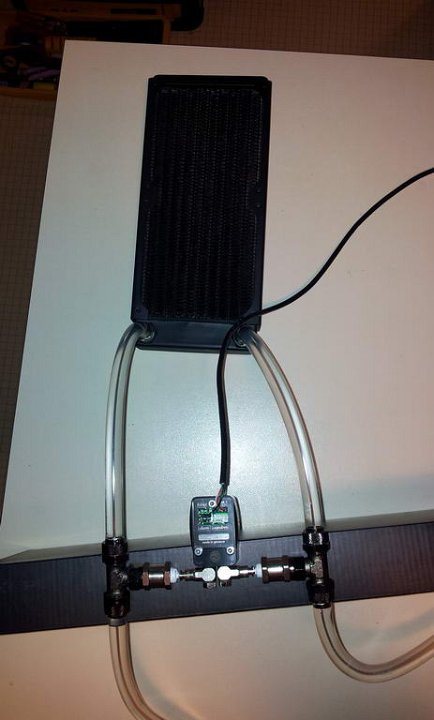

 1 Particolare: misura della restrittività di un radiatore da 360 mm |

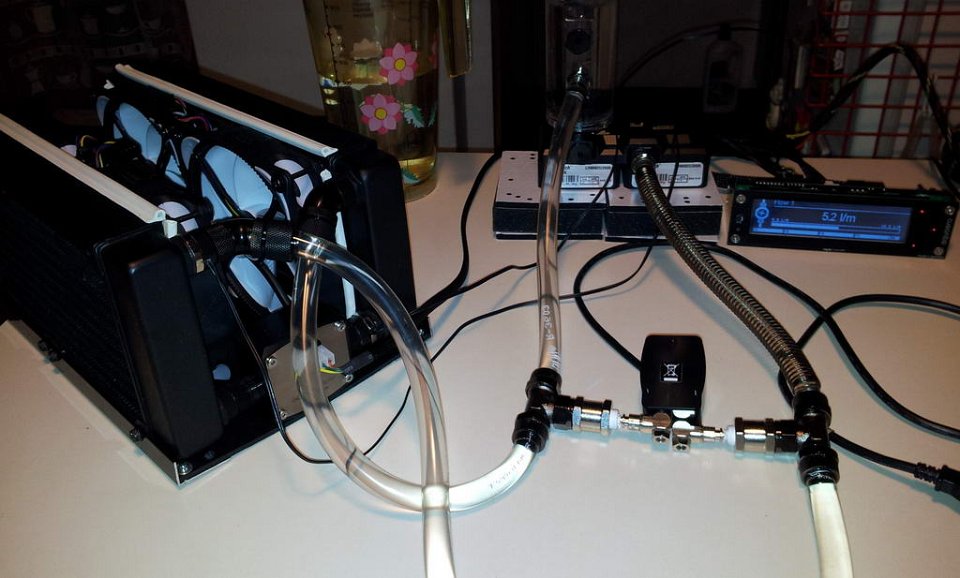

 2 Particolare: misura di restrittività di un radiatore da 120 mm. In primo piano il manometro differenziale. |

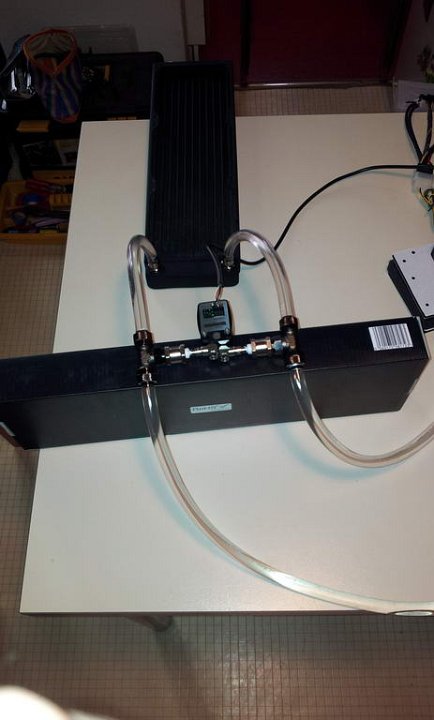

 3 Misura di restrittività dei due radiatori da 120 mm montati su vassoio estraibile. Il vassoio comprende anche il flussimetro, montato in basso tra i due radiatori. Questa è la sua posizione definitiva all'interno del PC finito. |

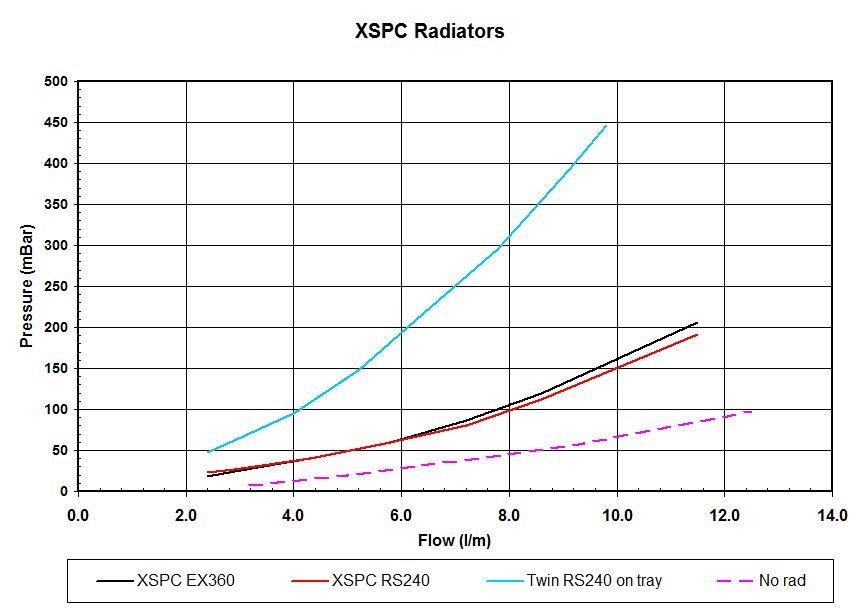

 4 Risultati dei test. La coppia di radiatori RS240 montati su vassoio estraibile mostrano una restrittività decisamente superiore al doppio di un singolo radiatore. Ciò è dovuto al fatto che il blocco così montato comprende anche due raccordi a 45° e il flussimetro. |
