Pompa

Ogni pompa è caratterizzata da un valore di prevalenza, che è l'altezza massima alla quale essa può spingere una colonna d'acqua (e alla quale il flusso si azzera). Maggiore è il dislivello che la pompa deve superare e minore è il flusso che essa è in grado di creare. I valori di dislivello (anche rappresentati dalla differenza di pressione ai suoi capi) e il flusso ottenibile possono essere messi tra loro in relazione su di un grafico.
2012-11-17 11.21.47

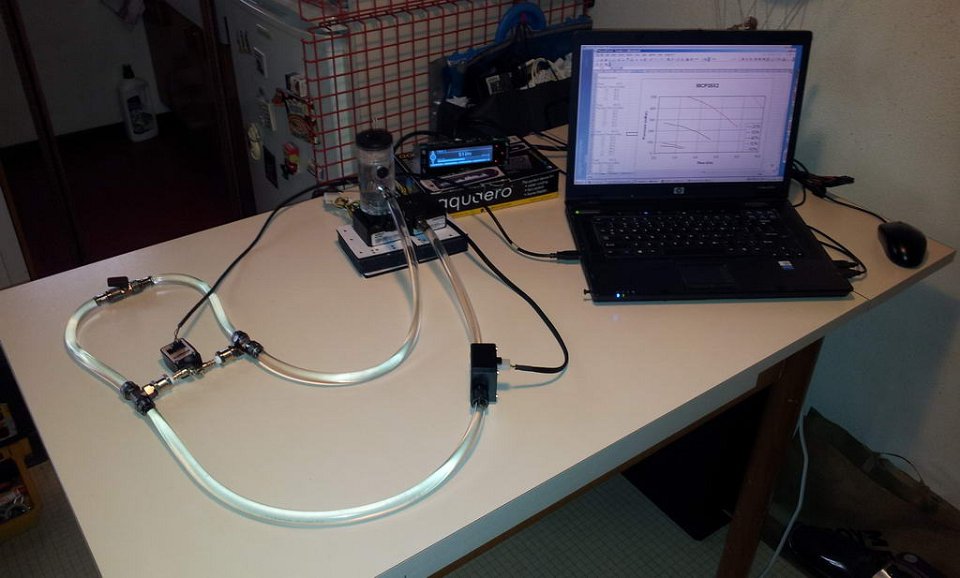

1 Banco di misura della prevalenza della pompa di sistema. Il dislivello da superare è simulato con un rubinetto a sfera che parzializza il flusso. La differenza di pressione ai capi del rubinetto fornisce la misura del dislivello affrontato della pompa. Esiste una relazione fissa, infatti, tra la pressione in mBar e i metri d'acqua di dislivello, che per acqua distillata (peso specifico=1) è pari a 98.06 mBar/metro
 2012-11-17 11.22.05

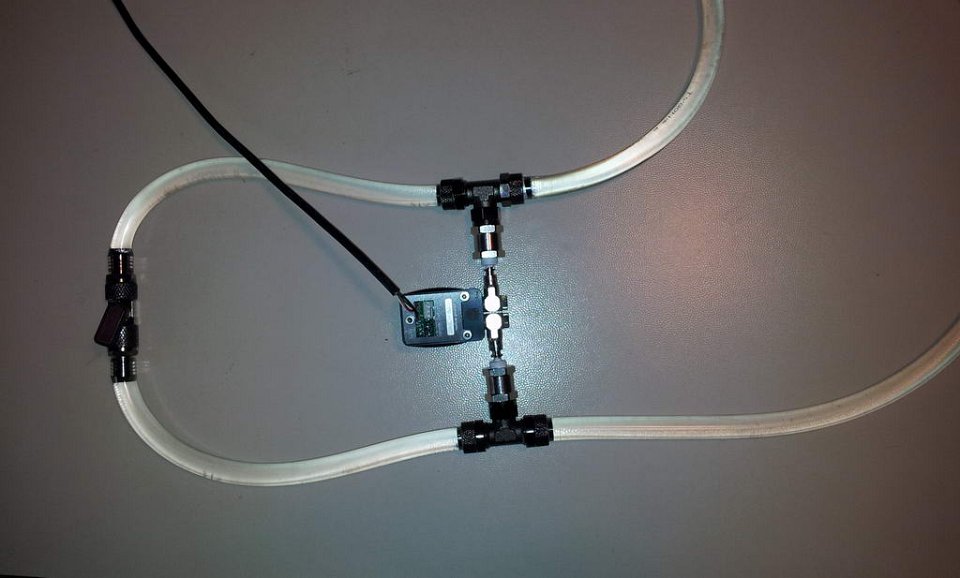

2 Particolare: rubinetto a sfera (leggermente parzializzato) e barometro differenziale.
 2012-11-17 11.22.27

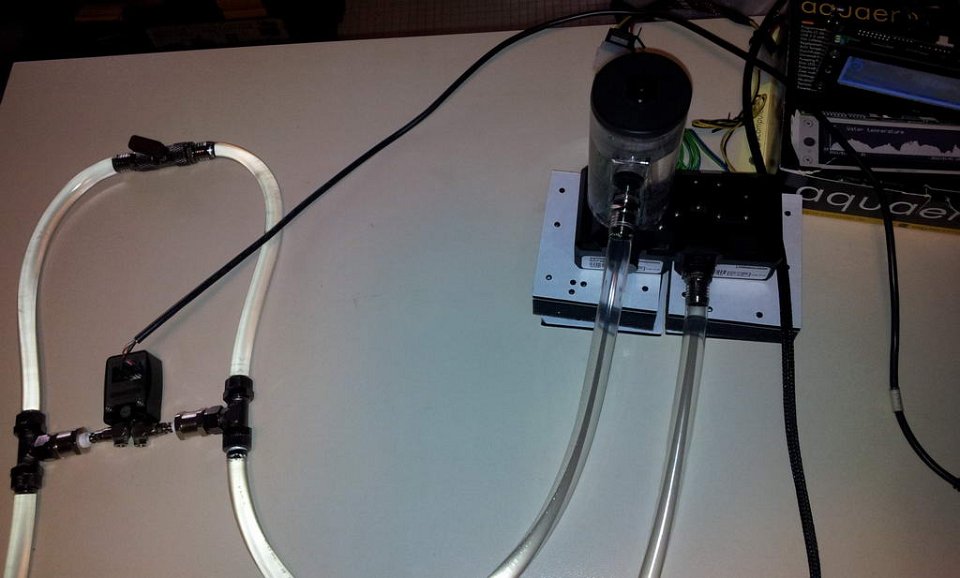

3 Le misure sono state effettuate a diversi regimi di rotazione della pompa, ottenendo così una famiglia di curve che rappresentano le caratteristiche di prevalenza desiderate.
 Test results

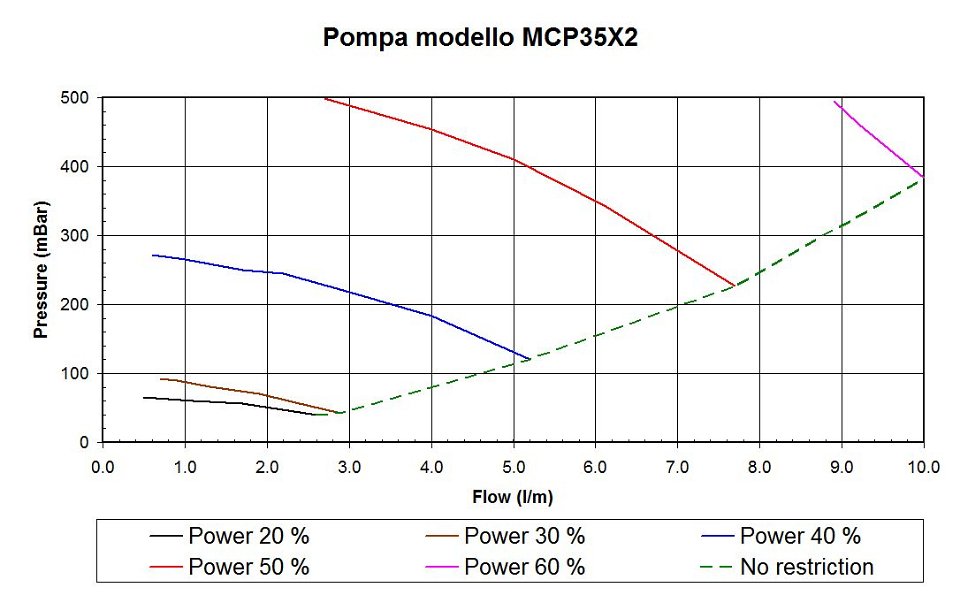

4 Grafico dei risultati ottenuti. Nel PC ultimato, quando la pompa è alimentata al 45% della potenza massima, il flusso d'acqua è pari a circa 3.1 l/m. Ciò significa un dislivello apparente di circa 440 mBar pari a 4.5 metri.
